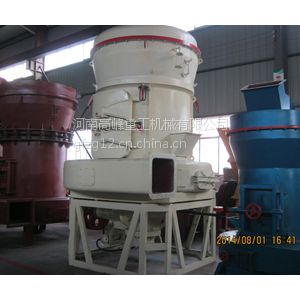

175欧版雷蒙磨图片：

一、175雷蒙磨的用途：

     该机主要适用与冶金、建材、化工、矿山等矿产品物料的粉磨加工，可粉磨石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、氧化铁红、锆英砂、矿渣、水渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、豆饼、化肥、复合肥、粉煤灰、烟煤、焦煤、褐煤、菱镁砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦碳、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石、流纹岩、浑绿岩、叶腊石、页岩、紫砂石、绿浑岩、迭岩石、玄武岩、石膏、石墨、碳化硅、保温材料等莫氏硬度在9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工。

二、175雷蒙磨详细技术参数：

175雷蒙磨工作原理、整机结构特征：

175雷蒙磨整机结构是由主机、选粉机、管道装置、离心引风机、除尘器组成，其附属设备由颚式破碎机、提升机、储料斗、电磁振动给料机、电控柜等组成（详见安装基础图）。

175雷蒙磨工作原理：

磨粉机整机工作过程（粉磨物料过程）：大块状物料经颚式破碎机破碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将料均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉子被风机气流带走，经选粉机进行分级，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，再经出粉管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入引风机。本机整个气流系统是密闭循环的，并且是在负压状态下循环流动的。

在磨室内因被磨物料中有一定的含水量，研磨时产生的热量导致磨室内气体蒸发膨胀改变了气流量，以及整机各管道接合处密封不严，让外界气体被吸入，使循环气流风量增加，为此通过调整风机和主机间的排气管来达到气流的平衡，并将多余的气体导入布袋除尘器内，把余气带入的微粉收集下来，余气被净化后排出。

主机工作过程是电动机通过减速机带动中心轴转动，轴的上端连接着磨辊吊架，磨辊装置通过横担轴吊装在磨辊吊架上并形成摆动支点，其不仅围绕中心轴回转，同时在离心力的作用下磨辊沿着磨环内圆滚动，磨辊本身因摩擦作用而自转。磨辊吊架下端装有铲刀架，铲刀架的下法兰上装有倾斜的铲刀，铲刀的前端接近磨室衬板，后端位于磨辊与磨环形成的楔型间隙内，铲刀与磨辊同转过程中把物料铲抛喂入磨辊磨环之间而被挤压、碾碎、从磨环底部进入磨腔的气流将小颗粒粉料带入选粉机，由此而达到制粉目的。

选粉机通过调速电机带动转盘上的叶片旋转，所形成的涡流效应对粉子起分级作用。叶片转速的快慢是按成品粉子粒度大小进行调节。当如要获得较细粒度粉子时，就必须提高叶片的转速，使不合要求的粉子被抛向下方，粗粉子因自重力作用落入磨室进行重磨，合格的成品粉子通过叶片随气流吸入大旋风收集器内，气流与粉子被分离后，粉子被收集。

大旋风收集器对磨粉机的性能起到很重要的作用，当带粉气流进入收集器时是高速旋转状态，待气流与粉子分离后，气流随圆锥体壁收缩向中心移动至锥底时（自气流自然长度）形成一个旋转向上的气流圆柱，这时粉子被分离掉落收集，由于在收集器锥底形成的向上旋转的气流核心呈负压状态，所以对收集器及出粉处端密封要求很高，必须对外界空气严格隔开，否则被收集下的粉子会重新被核心气流带走，这直接影响整机的产量，因此集粉器下端装有锁粉器，其作用是将外界正压气体与收集器负压气体隔离开，这是一个相当重要的部件，如果不装锁粉器或锁粉器的舌板吻合密封不严就会造成不出粉或少出粉，严重影响整机产量。

五、175雷蒙磨整机的安装前准备工作：

（一）安装前的准备事项：

1、磨粉机运到现场还未安装时，应妥善保管，外露表面须涂上防锈油脂、并避免日晒雨淋，以防机体生锈进水，要建立保养制度。

2、厂房和基础应根据基础图尺寸留有足够的高度和安装位置，磨机基础应采用高标号水泥，并须有埋钢筋方能浇基础，并予埋穿线管或电缆沟。水泥基础浇好后，必须有15天的保养期。

3、应配有8-20吨的起吊工具，供安装维修用。

4、磨粉机从出厂到使用时间超过6个月者，对主机中心轴系统、传动装置、磨辊装置、选粉机油池等应清洁检查，清洗检查完毕后应对各种部件加入足够的润滑油脂。
